用于實驗篩的HZC-5A超聲波篩分系統使用說明
日期：2010-09-10 | 來源：中國振動機械網
超聲波系統是一種物料在篩分過程中有效解決網孔堵塞的最好解決方法，且簡單實用。可廣泛的應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效的解決因團聚、靜電、強吸附性卡堵網孔等難題，是國內篩分行業的一項重大技術突破。
一、概述
超聲波系統是一種物料在篩分過程中有效解決網孔堵塞的最好解決方法，且簡單實用。可廣泛的應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效的解決因團聚、靜電、強吸附性卡堵網孔等難題，是國內篩分行業的一項重大技術突破。
二、結構
HZC-5A超聲波諧振電源：高頻大功率超聲波諧振電源發生器，采用數字調頻調幅，可根據篩分不同狀態(不同材質網架結構)，自動跟蹤諧振點，實現功率輸出最大化，長期工作穩定，發熱量小，使用方便。
?高頻連接線：超聲波發生器和超聲波換能器之間采用電纜連接；
?連接器接口：航空插頭；
?換能器： 高性能超聲波轉換器件；
?超聲波網架：由外網架與共振環組成；
?篩網： 適用于10目---635目。
.jpg)

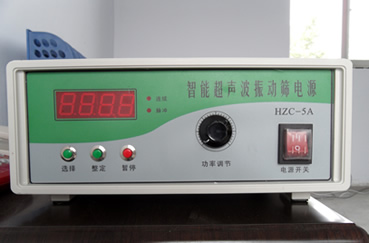

超聲波振動篩電源
.jpg)

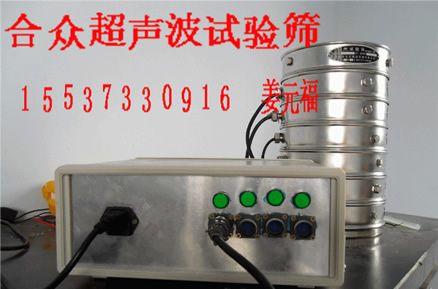

超聲波振動篩電源反面

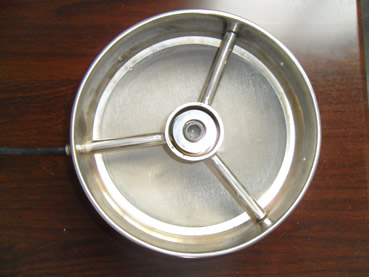

.jpg)
三、工作原理
超聲波篩分系統由超聲波發生器、換能器、共振環組成。超聲波發生器產生高頻震蕩，由換能器轉換成高頻正弦形式的縱向震蕩波，這個震蕩波傳到共振環上使共振環產生共振，然后有共振環將振動均勻的傳輸至篩面，篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。
四、一般技術數據
超聲波發生器：
4.1 電源輸入 ： 交流220V± 10% / 50--60 Hz
4.2 整機電流 ： ≤0.6A
4.3 高頻電流 ： ≤0.4A
4.4 工作頻率 ： 自適應性（根據負載的不同，自動選頻）
4.5 工作模式 ： 連續、脈沖（脈沖周期可調）
4.6 工作溫度 ： -10℃~~~60℃
4.7 工作保護 ： 采用多種保護手段（過流、過壓、欠壓等）；
五、使用說明
5.1 超聲波發生器采用單相220V± 10% 、 50或60 Hz交流供電，旋振篩一般采用三相供電，二者需要可靠接地。
5.2 超聲波發生器輸出接口采用航空插頭接口，把母口擰上即可。該發生器有4個輸出接口，可以同時帶4個篩工作；
使用時需要注意：當一個輸出工作時，后面的4個按紐不需要按下；兩個工作時，需要按下一個（任何一個均可）；當3個工作時，需要按下兩個（任何兩個均可）；當4個工作時，需要按下三個（任何三個均可）；
5.3當所有接線都準備好后，接通電源啟動超聲波發生器，初次上電自動收索和換能器相匹配的頻點；大約20秒后進入正常的工作狀態，用手觸篩網，篩網振感明顯。在以后的工作中，自動跟蹤頻率變化，實現功率輸出的最大化。
.jpg)
5.4 超聲波發生器有2種工作狀態：連續工作和脈沖工作；上電默認的工作狀態為連續狀態(LED顯示為負載電流X.XXA)，操作“選擇”鍵可以選擇連續工作模式或脈沖工作模式；
在脈沖模式下可以整定“脈沖”參數；大體操作是：首先按“暫停”鍵，暫停當前的工作，顯示指示”STOP”，然后按“整定”鍵，進入參數設置狀態；這時可以按“整定”鍵修改電參數，單按“整定”鍵為參數增加，長時間按為減；按“選擇”鍵可以選擇兩個參數，分別用A、B指示：
AX.XX 是脈沖工作時間（0.02---4.00秒） 步長 0.02秒；
BX.XX 是脈沖暫停時間（0.02---2.00秒） 步長 0.02秒；
當參數整定結束后，長按”選擇“鍵，退出整定狀態，這時顯示指示”“STOP”松手，再次按“暫停”鍵，將重新啟動工作，或按“選擇”鍵選擇連續模式工作或脈沖模式工作。、
5.5 功率的給定采用旋鈕方式，直觀，方便；
5.6 當負載電流高于0.30A時，LED指示將閃爍，用于指示可能過流，要注意功率給定。（在滿足生產要求的情況下，輸出功率給定越小越好，不要長時間工作在大電流狀態，否則可能造成電源、換能器，甚至網面的損壞！）
六、其他注意事項
6.1 在滿足生產要求的情況下，輸出功率給定越小越好。
6.2 篩網一定要繃緊，否則會影響震動效果，最好選用專業生產廠家的網架。
6.3 連接電纜的接口一定要擰牢靠，最好定期檢查。
6.4 換能器和網架的螺栓一定要擰牢，最好定期檢查。
6.5 根據物料的不同，注意超聲波發生器放置的位置，遠離導電粉層物料。
6.6 當機箱內噪音過大時，及時更換同規格的風機。
6.7 當工作發現異常，不能自己排除及時和生產商聯系。沒有專業知識，不要亂打開機箱，以免觸電。
七、超聲波常見故障及處理
|
序號
|
故障現象
|
可能原因
|
處理方法
|
|
1
|
打開電源開關后，超聲波諧振電源無法顯示，超聲波不工作。
|
1、220V電源沒電
2、電源線斷路
3、諧振電源保險管燒斷
4、諧振電源船型開關故障。
|
1、檢查220V電源
2、檢查電源線，如有斷路，更換或維修。
3、更換保險管（如果再次燒毀，及時返場維修）
4、更換船型開關
|
|
2
|
超聲波諧振電源顯示錯誤字OPN，或網面無振動。
|
1、超聲波諧振電源與振蕩器之間的連線斷路。
2、連接線插頭進水受潮或進入導電物質被擊穿。
3、振蕩器故障
|
1、用萬用表檢查連接線及航空插頭1、2位，兩線間絕緣電阻不低于1MΩ。振蕩器與連接線接好，把萬用表放到測電容檔上，測量振蕩器兩出線間的電容，容值應當大于4nF，否則表明連線到換能器至少有一根線斷。
2、檢查連接插頭，如有斷路短路時修復檢查電纜及插頭絕緣值，如電阻小于1MΩ則更換插頭。
3、檢測方法如1，2所示。
故障無法排除請返廠維修
|
|
3
|
超聲波諧振電源電流小，網面振幅弱。
|
1、連接電纜及插頭絕緣值不夠。
2、振蕩器沒有鎖緊
3、篩網沒有繃緊，或篩網開膠。
4、振蕩器與網架底座間有臟物。
5、共振環或支撐條有裂紋造成頻率失調
|
1、檢查電纜及插頭的絕緣值。
2、用大扳手擰緊振蕩器
3、繃緊篩網，或重新繃網。
4、清除底座間的雜物。
5、檢查共振環或向我公司報修。
|
|
|
|
|
|
