琿春金銅礦位于中國吉林省琿春市，處理低品位銅金礦石。礦石比重2.73 t/m3，中等偏硬且韌性高。

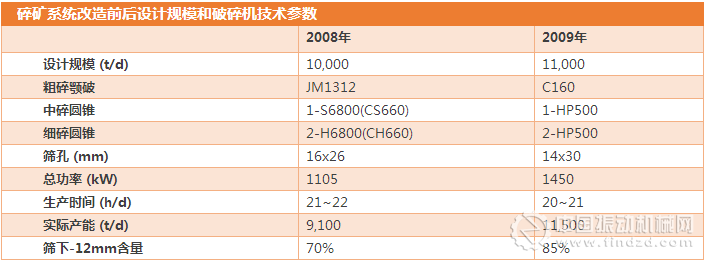

改造前：JM1312+3H6800（CH660）

2007年開工建設10,000t/d破碎系統，2008年8月投料試車，全套采用某歐洲進口破碎機，兩臺國產3.6x7.2m雙層振動篩，篩孔16x26mm。十個月的生產證明，實際系統能力434t/h，70%-12mm，與設計10,000t/d、95%-12mm相差甚遠，破碎系統滿足不了磨礦能力的要求。生產過程中發生的主要問題是：

1. 粗碎排礦粒度粗，造成中碎經常發生大塊卡堵，影響了系統正常生產，表現為中碎卡脖子；

2. 調小顎破排礦口，中碎進料順暢時，顎破能力太小，成為系統瓶頸，中細碎不能吃飽；顎破常無法咬住大塊礦石，大塊在破碎腔內“上下滑動”，影響了粗碎能力；

3. 權衡矛盾后，廠家免費提供了一臺S6800（CS660）替換H6800（CH660），加大了中碎進料口，實現流程暢通；

4. 中碎產出的細粒級含量很少，在排料口55毫米時，S6800的通過量為623噸/小時，小于12毫米含量為9.8%，導致細碎能力不足的問題非常突出，不得不將篩孔從試車時的14毫米更換為16x26mm。

　改造后：C160+3HP500

2009年5月在10內天破碎系統全部更換為美卓諾德伯格破碎機，到2009年11月底，系統能力達到600t/h，85%-12mm，破破碎系統其它設備維持不變，篩網從改造前的16x26毫米變成現在的14x30毫米。在磨機不變的情況下，破磨系統能力達到11500噸/天，破碎系統滿足了磨礦能力的要求。

改造后的碎磨流程圖

破碎效率

琿春破碎機改造前后的生產實踐，提供了比較不同破碎機性能的機會。為了整體比較不同破碎機組成的三段破碎系統0-12mm生產效率，本文采用破碎系統百千瓦-12mm產量，來衡量破碎效率的高低。

百千瓦 0-12毫米效率={篩下產量(t/h)x 篩下-12mm含量}/碎礦系統破碎機總裝機功率

以琿春金銅礦美卓破碎系統設計指標舉例：

百千瓦0-12效率=(600x 85%)/1450kW=35.17

- 1450kW為粗、中、細三段破碎機的總裝機功率

- 600t/h為篩下產量

- 85% 為篩下產品0-12含量

故C160+3HP500達到設計性能時的百千瓦0-12效率為35.17。類似地，可計算出某進口單缸液壓圓錐破碎機2008年百千瓦0-12效率為27.49(=434x70%/1105x100)。

所以，該單缸液壓圓錐破碎機系統的破碎效率是美卓破碎系統的78.16%，C160+HP500破碎機對琿春礦石的破碎效率最高，適應性最好。

結    論

琿春金銅礦破碎系統的改造生產實踐證明，多缸液壓圓錐破碎機在處理堅硬礦石方面比單缸液壓型破碎機具有顯著的優勢，在只更換破碎機和磨機不變的情況下，整個選廠的碎磨能力從改造前的9100t/d提高到11500t/d，檢查篩分篩孔從16mm降低到14mm，產生了巨大的經濟效益。
