一、目前國際國內振動篩分狀況

        自20世紀40年代，粉體工程散體物料的篩分開發采用了振動篩分至今，生產中廣泛應用的無論直線、圓、橢圓等振動篩，它們均為單頻率單軌跡周期加速拋擲篩分的振動篩。

         由于它們振動篩分的狀態是物料下落在篩面行之非起拋區，且與下行篩面軟貼合，并在下行篩面上滑移一時段，當篩機進入正向加速時，再開始下一次拋擲。

        所以，當物料落在篩面上后，便頓失碰撞活化、析離透篩運動；并且開始了對篩面的卡塞、粒堵、聚附、板結，使下次拋擲彈力大減，喪失了通過彈性拋擲強化物料在空間碰撞剪切活化析離作用；更使下次落料透篩條件惡化……如此，周而復始，則當物料幾何、物理、力學等性質狀態（如，物料互聯、聚合、黏聚、內外摩擦等所形成的結合強度、抗剪能力；物料潮濕、含水而造成的呈黏、沉積、聚附、板結等不良變化；物料形狀、粒度、粒度級配、料層厚度等所產生的干擾；等等）對振動篩分的陰抗影響較小時，如物料為顆粒料、松散、干燥、顆粒形狀規則（如包絡類圓）、料群粒度級配好、料層厚度合理……時，對篩面的卡塞、粘堵、聚附、板結亦較快形成，亦須經常清理篩面，方能延續篩分，且篩分效率很差，生產處理能力很低；而當物料幾何、物理、力學等性質狀態對振動篩分的阻抗影響較大，如物料為粉粒塊混合料，潮濕含水呈粘，顆粒形狀無序紛雜，料群粒度級配不好，料層厚度不合理……時，對篩面的卡塞、粘堵、聚附、板結即刻形成，即使時時清理篩面，工況也不好，篩分質量效率極差，其實也即喪失了篩分作用。

         綜上，這些直線、圓、橢圓等單頻率單軌跡周期加速拋擲篩分振動篩，主要存在如下問題：

         1、自身振動運動動力機能特性弱點所產生的對篩面的卡塞、粘堵、聚附、板結等影響振動篩分的現象嚴重；

         2、自身振動運動動力能機能特性弱點使加速拋擲無彈性且疲軟，致使物料在空間的碰撞剪切、活化析離等作用微弱；

         3、由“1”、“2”所造成透篩能力、速率不高；

         4、篩分質量、效率較低；

         5、生產處理量難以保證；

         6、物料幾何、物理、力學等性質狀態阻抗影響較大時，振動篩分的作用和能力喪失。

二、濟南杰順工貿有限公司-山東省源流振動工程技術開發中心專處技術：多頻振動篩

       多頻振動篩，為多頻率同軌跡或異軌跡同激振力或異激振力關聯振動多次加速拋擲篩分振動篩，其振動運動動力機能、特性作用，使被篩分物料在篩面上時、在離開篩面后、在下落中、在空間……始終受到連續不斷地、永不重復地、功能交織地、剛性強勁地加速?gòu)棐仭⑴鲎布羟小⒎蛛x活化、骨架支撐、析離透篩作用……從而能動有力地打破了前述半個多世紀以來廣泛應用的單頻率單軌跡的直線、圓、橢圓等振動篩難以克服的實際復雜的散體物料的幾何、物理、力學等性質狀態對振動篩分的阻抗影響；強勁有效地消除了前述半個多世紀以來諸篩機存在的篩面卡塞粘堵聚附板結嚴重、篩面透篩能力速率不高、篩分質量效率難以保證、篩分生產率不理想、物料性質狀態惡劣時喪失篩分能力、等等問題，使粉體工程散體物料振動篩分進入了混沌自組——散體物料振動篩分之化境，極大程度地實現了科學先進的振動篩分，接近了人們對振動篩分的期望。

三、多頻振動篩的技術型式

        1、其最少振動頻率種數不少于2種，具體振動頻率種數是2種、3種、4種、5種……視能形成如前所述振動運動動力機能，打破被篩分物料的幾何、物理、力學等性質狀態對振動篩分的阻抗影響，克服被篩分物料對篩面的卡塞、粘堵、聚附、板結等阻礙振動篩分的現象，以及篩分要求等等，而確定。

         2、其不同頻率同或異軌跡同或異激振力關聯振動的激振器在篩體長度上分布設置，具體位置是在前、在中、還是在后……視能形成如前所述振動運動動力機能，打破被篩分物料的幾何、物理、力學等性質狀態對振動篩分的阻抗影響，克服被分物料對篩面的卡塞、粘堵、聚附、板結等阻礙振動篩分的現象，以及篩分要求，等等，而確定。

         3、激振器可為電動機激振器、可為機械機構激振器，等等。

         4、激振器可安裝在篩體上部、可安裝在篩體下部，等等。

         5、篩體可座式安裝，可懸掛式安裝……

         6、篩體內可安裝1層篩面、2層篩面、3、層篩面……多層篩面。

         7、篩機的振動型式有：

         幾個激振器均作圓振動——篩機作幾頻率、激振力、圓之關聯振動；

         幾個激振器均作橢圓振動——篩機作幾頻率、激振力、橢圓之關聯振動；

         幾個激振器均作直線振動——篩機作幾頻率、激振力、直線之關聯振動；

         幾個激振器有的作圓振動，有的作橢圓振動——篩機作幾個頻率、激振力、圓與橢圓之關聯振動；

         幾個激振器有的作圓振動，有的作直線振動——篩機作幾個頻率、激振力、圓與直線之關聯振動；

         幾個激振器有的作橢圓振動，有的作直線振動——篩機作幾個頻率、激振力、橢圓與直線之關聯振動；

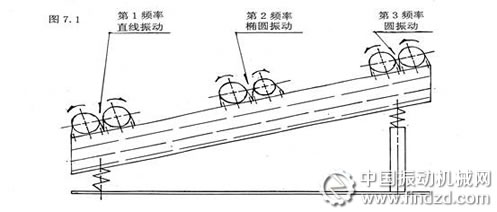

         幾個激振器有的作圓振動，有的作橢圓振動，有的作直線振動——篩機作幾個頻率、激振力、圓與橢圓及直線之關聯振動；見下圖

即有以下組合：

a;  激振器上裝，3（或2、4、5……）頻有圓有橢圓有直線之振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；激振器上裝，3（或2、4、5……）頻均為圓振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；

b;  激振器上裝，3（或2、4、5……）頻均為橢圓振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；

c;  激振器上裝，3（或2、4、5……）頻均為直線振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；

d;  激振器上裝，3（或2、4、5……）頻有圓有橢圓之振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；

e;  激振器上裝，3（或2、4、5……）頻有圓有直線之振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；

   f; 激振器上裝，3（或2、4、5……）頻有橢圓有直線之振動，篩面3（或1、2、4、5……）層，篩體座（或懸）式安裝；等等

四、多頻振動篩的特性機能——極化效能

        1、由2臺以上（包括2臺）不同頻率、同或異軌跡、同或異激振力的激振器是（視能形成前述振動運動動力機能，打破被篩分物料幾何、物理、力學等性質狀態對振動篩分的阻抗影響，克服篩面卡塞、粘堵、聚附、板結等阻礙透篩現象，以及篩分要求，等等）在篩體長度上分布設置的，故篩體上，既有每臺激振器的獨立作用，又有相鄰兩臺之間的關聯作用，又有所有激振器的關聯作用，故被篩分物料受到的作用是多重的、交叉的、不間斷的、變化著的……故其此振動運動動力機能特性、使被篩分物料在篩面上時、在離開篩面后、在下落中、在空間……始終受到連續不斷地、永不重復地、功能交織地、剛性強勁地加速?gòu)棐仭⑴鲎布羟小⒎蛛x活化、量架支撐、析離透篩作用……從而能動有力地打破了實際、復雜的散體物料的幾何、物理、力學等性質狀態對振動篩分的阻抗影響，強勁有力地消除了被篩分物料對篩面的卡塞、粘堵、聚附、板結等惡劣現象，全面徹底地解決了前述半個世紀以來諸篩所存在的透篩能力速率不高、篩分質量效率難以保證、生產處理量不理想、物料性質狀態惡劣對振動篩分阻抗影響大時篩面卡塞粘堵聚附板結嚴重徹底喪失篩分能力、等等問題……，使振動篩分進入混沌自組效能極化之狀態。

         2、由于“1”，此多頻振動篩的振動運行強勁平穩，對被篩分物料作用剛勁有力，能較寬適應來料變化的影響，對被篩分物料活化透篩具有較硬特性。

         3、由于“1”、“2”，此多頻振動篩的能耗小于前述半個多世紀以來的諸篩，但篩分性能、能力、效率大增。

         4、由于“1”、“2”，此多頻振動篩透篩迅猛，篩分效率高、生產率大，工作穩 定有力。

         5、結構、機構簡單，動剛度疲勞強度條件好，安裝使用方便，運行可靠，使用壽命長。

         6、此多頻振動篩可廣泛應用于各行各業粉體工程散體物料的檢查、分級、除粉、除雜、脫水、脫泥等篩分作業，乃二十一世紀振動篩分技術的革命性發展。

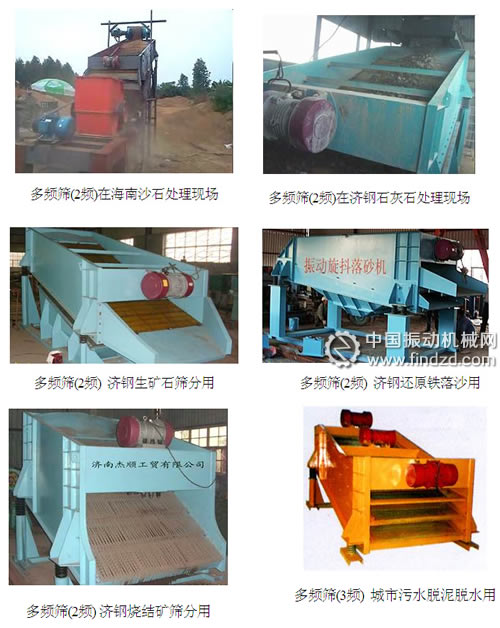

多頻振動篩實際引用案例
