1.簡介

GW-ST01型振動烈度監控儀是精密智能測控儀表,廣泛應用于電力、石油、化工等部門。通過磁電式振動速度傳感器，可對汽輪機、風機、電機等旋轉機械軸承振動烈度進行連續監視和測量。具有報警與停機控制信號輸出。設有4～20mA電流輸出、RS485（RS232）接口，可與計算機等設備連接。該監控儀采用160×80×215（mm）的通用機箱，LED數字顯示,PVC彩色面膜和輕觸摸鍵,外形美觀，結構合理，安裝簡單，性能穩定，質量可靠。

2.主要功能

● 顯示功能

2路振動測量值、Ⅰ值報警、 Ⅱ值報警設定值，可分別在LED數碼管上顯示。

● 報警功能

當振動幅度超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警值通過前面板按鍵設置。

● 輸出接口

設有4～20mA電流輸出、RS485（RS232），可與計算機、DCS、PLC等設備連接。

3.主要參數

● 傳感器輸入：磁電式速度傳感器

● 測量范圍：0～20mm/s*、0～30mm/s、0～50mm/s（有效值）

● 測量精度：±0.5級　 線性誤差≤±1%FS（滿量程）

● 顯示方式：3位數碼管顯示

● 頻 響：14～200Hz

● 頻響誤差：40～60Hz ≤±2%

             30～120Hz ≤±4%

             14～200Hz ≤±8%

● 電流輸出：4～20mA（可根據用戶要求調節為0～10mA）

● 報警接點容量：DC28V 3A

● 工作環境: 溫度：-30℃～60℃ 相對濕度：≤85%

● 工作電源：交流 220VAC±30% 50Hz 功耗≤20W

● 安裝方式: 盤式

● 整機尺寸：160（寬）×80（高）×215（深）mm

● 開孔尺寸：151（寬）×75（高）mm

4．選型指南

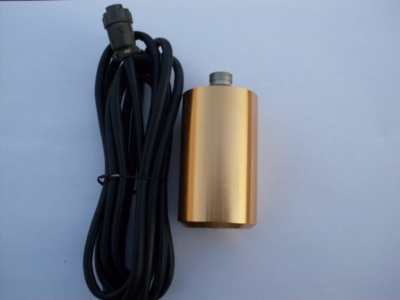

● GW-ST01型振動烈度監控儀必須配置JS-05型磁電式速度傳感器。

● 選型代號

GW-ST01—A□□—B□□—C□□

量程選擇：A□□

0 1: 0～20.0mm/S

0 2: 0～30.0mm/S

0 3: 0～50.0mm/S

電流輸出：B□□

0 1: 4～20mA

0 2: 0～10mA

傳感器選擇：C□□（磁電式速度傳感器）

0 1: JS-05型
