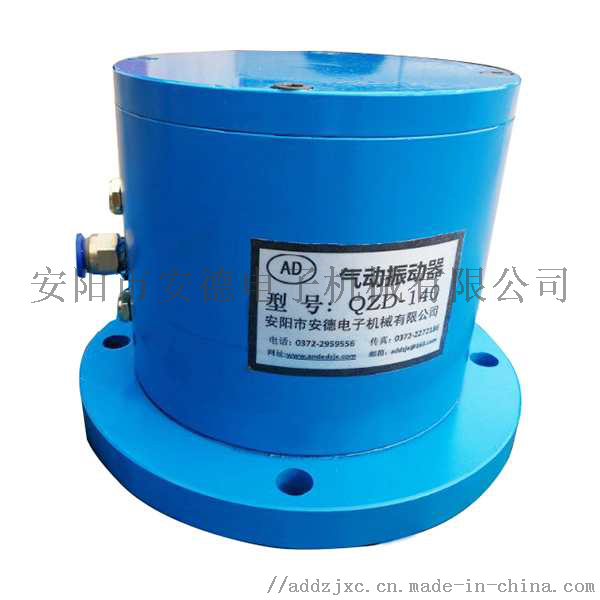

QZD系列氣動振動器

一、產品特點

1、在空間任意方向安裝使用。

2、在管路上加節流閥可調頻。

3、使用方便，只需用一根通氣管即可。　

4、振動力大。

5、壽命長。

二、產品結構和工作原理

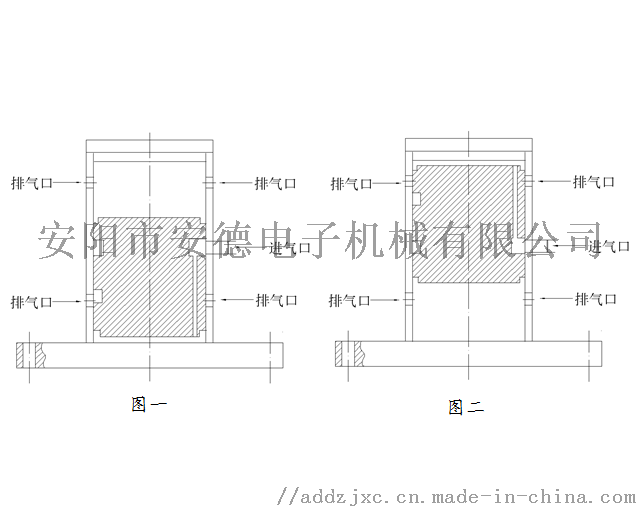

打開二位三通電磁閥（常通或常閉），高壓氣體通過通道5進入活塞下腔如圖一。推動活塞上行，活塞上腔氣體被擠壓通過排氣孔排出。當活塞上行到終點時，氣體通過槽和氣道自動換向使氣體進入活塞上腔。如圖二。高壓氣體壓活塞下行至終端**循環結束，第二循環開始，依次不斷的往復循環使激振器產生平動和晃動，從而產生振動力。活塞兩端是低壓區產生背壓，故而不撞擊。

• 技術參數

 QZD-200  QZD-180  QZD-160  QZD-140  QZD-125  QZD-100  QZD-80 QZD-63 QZD-50 QZD-40 QZD-32

四、主要用途

該產品振動力大，但噪音不超過80dB，解決物料嚴重粘壁，堵塞，混凝土灌漿模板振動，不銹鋼的用在食品和制藥行業。

安裝及使用過程中如有問題，請致電安陽安德電子機械有限公司

電話：0372-2959556 傳真：0372-2272186 手機：13503975383

QQ：519817447     QQ：867339139

網址：

郵箱：dequanj@163.com

注意事項：

1）振動器使用時空氣必須是含油空氣，須在振動器前加裝油霧器，油霧器流量不得小于2000。

2）使用開始1－2日內再擰緊主體與基座的聯結螺栓，以后每隔3－5天再擰緊。
