XPA(2)型橡膠渣漿泵

產品應用

1.產品簡介

XPA(2)型橡膠渣漿泵是一種性能特殊的橡膠渣漿泵。該泵由后側面吸入漿液，簡單的填料密封無泄漏，更重要的是其流量、揚程曲線很陡。例如：壓濾機推薦給料加壓泵、尾礦泵等，突破了橡膠泵不能用在60米以上揚程的工況的限制，擴大了橡膠泵的應用領域。

2. XPA(2)型橡膠渣漿泵的特點

XPA(2)型橡膠渣漿泵是鑫海自主研發的高效、功耗低、質量優良、耐腐蝕、耐磨的新型橡膠渣漿泵產品,XPA(2)型橡膠渣漿泵耐腐耐磨，抗沖擊能力較強，可廣泛適用于礦山、冶金、電力、煤炭、化工、建材等行業的輸送作業，其特點如下：

●水力設計、結構設計先進新穎，效率高，抗磨蝕，運行平穩可靠；

●大流量，低揚程；

●小流量，高揚程；

●軸密封簡單可靠，無泄漏；

●用在壓濾行業不用變頻調速，輸送濃度高。

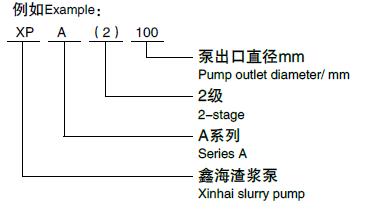

3.型號標識舉例

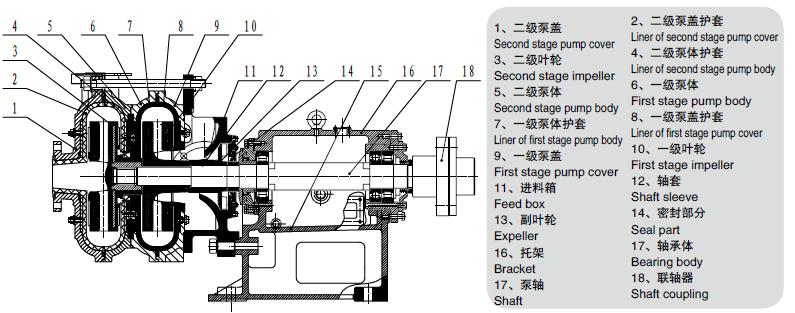

4.XPA(2)型橡膠渣漿泵結構

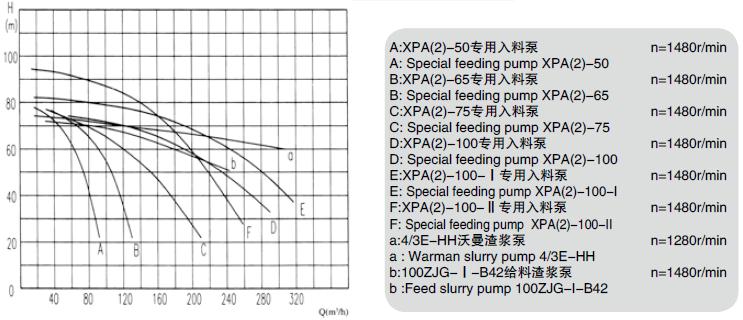

5.XPA(2)型橡膠渣漿泵及其它幾種雜質泵性能曲線比較

6. XPA(2)型橡膠渣漿泵的產品參數以及選項說明

鑫海XPA(2)型橡膠渣漿泵為壓入式吸入泵，吸程小，建議入料液面高于泵的中心高。進出口管道直徑一般與泵的進出口直徑相同或稍大，因漿體濃度大多較高，故泵進口管路不宜過長，以免影響吸料。

與其它一般性輸送用泵區別很大：一般性輸送用泵的選型，主要是選用某條流量、揚程曲線上的某個點或很短一段曲線所對應的性能。而壓濾機的工作特性是：濾室內濾餅的逐漸形成，入料阻力也隨之加大，要求喂料泵從起始時的大流量、低揚程自行過渡到末期的小流量、高揚程。反映到曲線上是需要較長的甚至一條較完整的而且是越陡越好的流量、揚程曲線。除此特性外，還要求泵工作在高壓時，不用軸封水和無泄漏，為建設環保工廠創造條件。

喂料泵的較大功率損耗在喂料的初始階段，所以要詳細計算由喂料泵往壓濾機注漿的較小壓力，然后按該較小壓力對應的該泵的流量、揚程配用功率。如此較為有效、節約。由于各工廠壓濾系統的實際布置差異，當喂料泵與壓濾機之間的沿程阻力較大時(如：泵距壓濾機較遠、管道直徑偏小、彎頭與閘門較多、漿液粘度較大等)，會增加喂料泵的揚程損失，降低成餅壓力。濾餅水分偏高與單循環時間拉長，導致系統的生產效率大為降低，所以必須要合理的管路配置。

本表所列主要技術參數為泵在1480r/min時的數據，對于要求壓力低的工況，可適當降低泵轉數來解決，只提供幾個直聯傳動的基礎尺寸，因地形限制或改變泵轉數需要皮帶傳動的基礎尺寸，由現場提供具體數據另行設計。皮帶傳動方式一般有尾架式、平行式、背托式傳動。

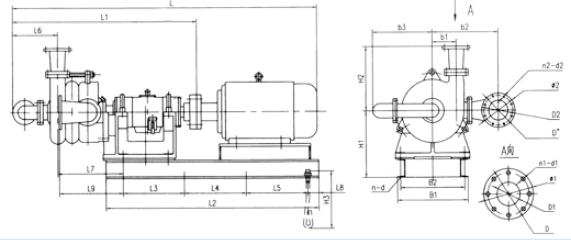

7. XPA(2)型橡膠渣漿泵安裝尺寸圖

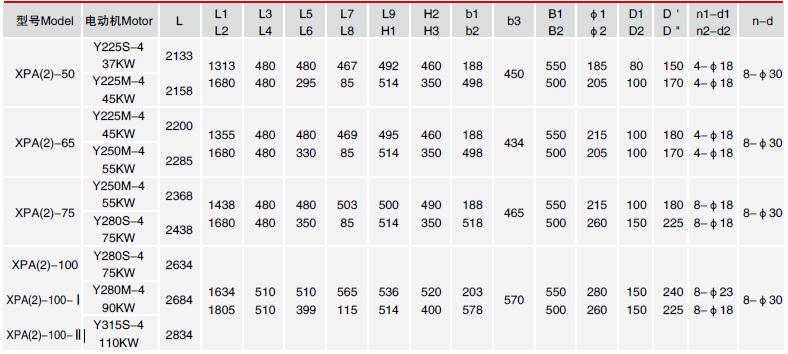

8.XPA(2) 橡膠渣漿泵安裝圖與尺寸
