鱗板輸送機說明書
一、簡介：

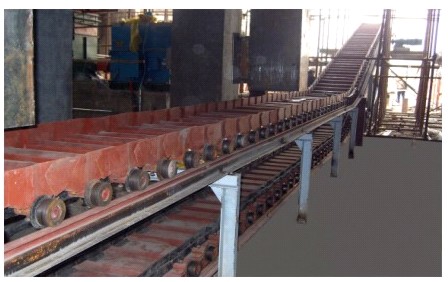

鱗板輸送機是板式輸送機的一種結構形式，輸送溫度較高的物料及塊狀物料的設備之一，它由于采用金屬板或鑄鐵板作槽體，故可以運送高溫的的物料（溫度可達250°），可承受一定的沖擊力。同時，由于它的牽引鏈的牽引力，因此，承載能力大，輸送距離長。功率消耗小等優點，是建材、電力等行業輸送高溫物料的理想設備。可根據現場要求配備變頻調速，可以方便的調節輸送量，以便于和工藝匹配。
二、鱗板輸送機設備型號和技術參數
設備型號 輸送能力m3/h 物料粒度mm 運行速度m/s 輸送長度m 電機型號 減速機型號
三、鱗板輸送機設備的結構：

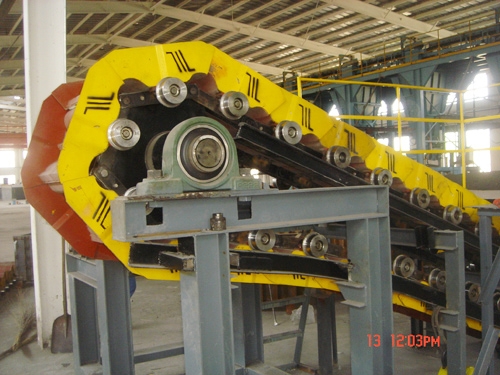

鱗板式輸送機的基本結構由主傳動裝置、驅動裝置、運轉裝置、機架、螺旋漲緊裝置等組成。
四、工作原理：
傳動裝置的電動機經由減速機、聯軸器帶動主驅動軸旋轉，兩個主動鏈輪帶動兩邊鏈條，輸送機的鱗板重疊的固定在兩邊的鏈條上，鱗板上的托輪通過機架上的導軌導向，通過鏈條的傳動將鱗板上的物料輸送到卸料處。
五、鱗板輸送機設備的安裝：
1、鱗板輸送機安裝時先將中間支架上的上支撐板卸下，然后用導軌壓板以及螺栓組件等把上導軌壓緊，并按要求調整導軌，較后把支撐板與支架焊接。
2、下導軌與中間支架待整機安裝調準后，按要求現場焊接。
3、全機安裝后，中心線的不直度應小于2mm（0-10米），3mm（10-30米），4mm（30-50米）。
4、左右兩導軌的高低差應小于2mm。
5、牽引鏈條安裝時應對中，料斗在鏈條安裝后安裝，并注意料斗方向。
6、為防塵需要卸料端應配除塵設備。
六、試運轉：
1、試機前應仔細檢查各緊固件是否牢固，鏈之間的調節裝置靈活可靠，
2、手動轉動電機數周，應轉動自如。
3、啟動輸送機，檢查每個滾子都應該能轉動，各部行走自如，震動在允許范圍之內，無異常響聲。
4、空載運行30分鐘，各軸承部位溫度不超過60°
5、兩邊鏈條行走頭部，漲緊力相對平衡。
