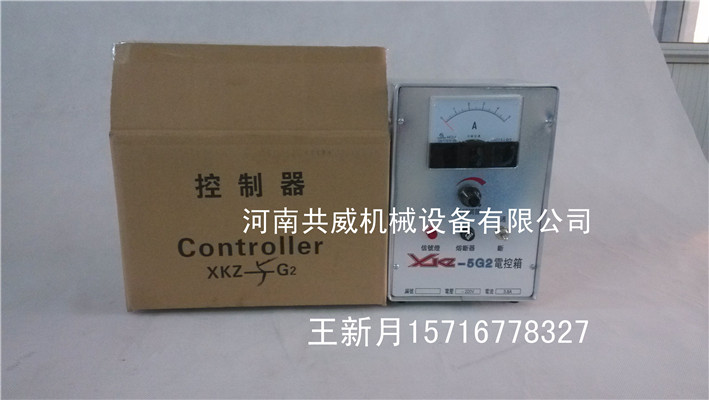

電磁倉壁振動器配套使用XKZ-5G2 控制箱
XKZ-20G3電控箱，屬GZ系列電磁振動給料機、電磁倉壁振動器的電能控制儀器，是XKZ-5G和XKZ-20G型電控器的更新?lián)Q代產品，彌補了原機型的不足，突出了該機型的特點，對GZ系列電磁振動給料機穩定正常作用起了關鍵作用。
外形尺寸：180mm（長）×162mm（寬）×254（高）mm
一、 本機特點：
1、電控器主回路采用可控硅作變流調節。
2、可控硅工作采用脈沖移相觸發，能有效的控制電流和電壓的突變，可使負載平穩起動，可確保可控硅的安全使用。
3、本機使用方便，式樣新穎，底殼下裝有金屬支撐架及安裝孔，既可懸掛，又可平放，為本機的安裝與操作提供了方便。
二、 使用方法：
1、按電控器上所標輸入（220V），輸出（電振機）位置，將電源與負載接好。
2、打開電源開關鍵，工作指示燈亮，表示電源已接通。
3、順時針轉動電流調節選鈕，使輸出達合適強度。
三、 注意事項：
1、通態浪涌電流Itsm在壽命期內，浪涌次數有一定限制，因此，一般不要人為的對負載短路。
2、電控器周圍介質溫度不超過-20℃—＋40℃的范圍。
3、周圍介質溫度為25℃時相對濕度不大于85%。
4、電控器應放置于振動幅度小，沒有嚴重腐蝕性氣體和影響電氣絕緣性能的環境中。
四、 主要性能指標
1、輸入與輸出電壓〈10V（輸入電壓大于或等于220V時實測）5V〉。
2、適用于正負220V±15%變化的。
3、導通角不低于175度。
XKZ電控箱技術參數表：
|
型號
|
工作電壓
|
表示電流
|
配套給料機
|
備注
|
|
XKZ-5G2
|
220V
|
3.8A
|
GZ1----GZ3
|
|
|
XKZ-20G2
|
220V
|
10.6A
|
GZ4----GZ5
|
|
|
XKZ-20G3
|
380V
|
13.3A
|
GZ6
|
|
|
XKZ-100G3
|
380V
|
32A
|
GZ7----GZ8
|
|
|
XKZ-200G3
|
380V
|
38.6A
|
GZ9
|
|
|
XKZS-20G2
|
220V
|
10.6×2A
|
GZ5K1----GZ5K4
|
|
|
XKZS-200G3
|
380V
|
38.6×2A
|
GZ10----GZ11
|
|
|
XK-II-5（LM）
|
220V
|
3.8A
|
GZ1----GZ3
|
可接受4-20mA信號
|
|
XK-II-20（LM）
|
220V
|
106A
|
GZ4----GZ5
|
可接受4-20mA信號
|
