淹沒式電磁脈沖閥的結構和安裝參考尺寸

作者：寧杰編輯：寧杰來源：寧杰環保發布日期： 2019-10-10 08:22:14

信息摘要：

電磁脈沖閥技術標準 1、工作壓力： 0 2~0 6Mpa； 2、工作介質：清潔空氣； 3、電壓： DC24V、（AC220V 50HZ）； 4、電流： 0 8A、(0 05A)； 5、使用環境：（1）溫度：電磁閥 -10℃~55℃、

一、電磁脈沖閥

技術標準

1、工作壓力： 0.2~0.6Mpa；
2、工作介質：清潔空氣；
3、電壓： DC24V、（AC220V/50HZ）；
4、電流： 0.8A、(0.05A)；
5、使用環境：（1）溫度：電磁閥 -10℃~55℃、
膜片常溫-50℃~85℃，高溫-20℃~250℃
（2）空氣的相對濕度：不超過85﹪；
6、防護等級：IP65；
7、膜片壽命：100萬次。

（一）ＤＣＦ－Ｙ型電磁脈沖閥

１、電磁脈沖閥結構

圖201-1-1

２、表201-1-2 電磁脈沖閥型號規格表

型號	規格	噴管公稱直徑
型號	規格	英制	公制
DCF-Y-25	I”	I”	25
DCF-Y-40S	1?”	1?”	40
DCF-Y-50S	2”	2”	50
DCF-Y-62S	2?”	2?”	62
DCF-Y-76S	3”	3”	76

３、電磁脈沖閥組件

（１）組件圖示

圖201-1-3-1

（２）表201-1-3-2 電磁脈沖閥組件名稱表

電磁脈沖閥型號	電磁脈沖閥組件			說明
電磁脈沖閥型號	序號	名稱	數量	說明
DCF-Y-25 DCF-Y-40S DCF-Y-50S DCF-Y-62S DCF-Y-76S	1	電磁線圈	1	DCF-Y-25閥不設序號5、6、7三種組件。 DCF-Y-25和DCF-Y-40S閥不設序號12 （O型密封圈）提出組件名稱和所屬電磁脈沖閥型號可供貸。
	2	先導頭組件	1
	3	先導頭壓板	1
	4	壓板密封圈	1
	5	先導頭閥座	1
	6	小彈簧	1
	7	通用小膜片組件	1
	8	S閥蓋	1
	9	大彈簧	1
	10	大膜片組件	1
	11	Y閥座	1
	12	閥座噴口O型密封圈	1
	13	閥座端面O型密封圈	1

注：1、先導頭組件包括護套、定柱、動柱
2、先導頭壓板用十字盤頭螺釘M4×10     4只；
3、先導頭閥座用十字盤頭螺釘M5×15     4只；
4、閥座連接螺栓：M6×20—DCF-Y-25    5只、DCF-Y-40S   6只，
M8×25— DCF-Y-50S 、DCF-Y-62S、DCF-Y-76S 各8只。

４、閥外形和安裝參考尺寸

（１）DCF-Y-25和DCF-Y-40S型電磁脈沖閥

這兩種脈沖閥結構，排氣口與噴管是寸制螺紋連接。

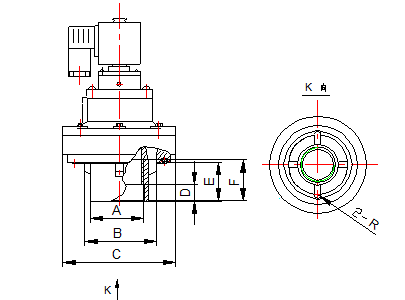

圖示201-1-4-1

表201-1-4-1-2 脈沖閥安裝參考尺寸表

序號	電磁脈沖閥	與分氣箱和噴管連接器安裝參考尺寸
序號	電磁脈沖閥	A	B	C	D	E	F	R
1	DCF-Y-25	G1”	￠59	￠96	13	33	40	3
2	DCF-Y-40S	G1.5”	￠73	￠112	16	40	41	3.5

（２） DCF-Y-50S、DCF-Y-62S、DCF-Y-76S型電磁脈沖閥
這三種脈沖閥結構，排氣口與噴管是面配合, O型密封圈密封連接。

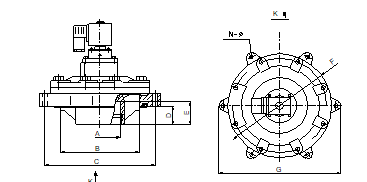

圖示201-1-4-2

表201-1-4-2 脈沖閥安裝參考尺寸表

序號	電磁脈沖閥	與分氣箱和噴灌連接器安裝參考尺寸
序號	電磁脈沖閥	A	B	C	D	E	F	G	N--￠
1	DCF-Y-50S	￠60.5	122	￠180	30	39	￠160	202	6-￠11
2	DCF-Y-62S	￠75.5	148	￠208	35	44	￠188	230	6-￠11
3	DCF-Y-76S	￠89.5	160	￠227	35	43	￠200	249	6-￠11

（二）DMY-Ⅱ-80型電磁脈沖閥

１、DMY-Ⅱ-80型電磁脈沖閥結構

圖201-2-1

1—先導頭組件 2—電磁線圈 3—卸荷孔 4—小膜片
5—膜片前腔 6—大膜片 7—阻尼孔 8—膜片后腔

２、表201-2-2 DMY-Ⅱ-80型電磁脈沖閥型號規格表

型號	規格	噴管公稱直徑（mm）
DMF-Ⅱ-80	φ80	DN80

(1) DMY-Ⅱ-80型電磁脈沖閥組件

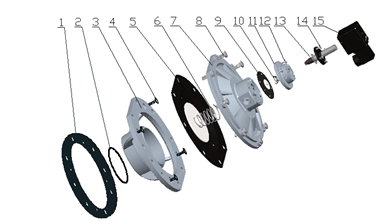

圖201-2-2-1-1 DMY-Ⅱ-80型組件

表202-2-2-1-2 DMY-Ⅱ-80型電磁脈沖閥組件名稱、型號表

序號	組件名稱	組件型號	組件規格	數量	注
1	密封圈	DMY-Ⅱ-80A-4	δ=3.3	1
2	O形密封圈	HG-333-66	外徑φ95×5.7	1
3	閥座	DMY-Ⅱ-80A-1		1
4	十字槽沉頭螺釘	GB/T819.1-2000	M8×25	4
5	大膜片組件	DMY-Ⅱ-80A-01		1
6	大彈簧	DMY-Ⅱ-80A-2		1
7	閥蓋	DMY-Ⅱ-80A-3		1
8	六角螺栓	GB/T5781-2000	M10×40	8	配螺母、墊片
9	通用小膜片組件	DCF-TZ-XMP-01		1
10	小彈簧	DCF-TL-XTH-1		1
11	先導閥座	DCF-TL-XFZ-Z		1
12	十字槽盤頭螺釘	GB/T818.1-2000	M5×15	4
13	先導頭組件	DCF-TZ-XＤ－０１		１
14	十字槽盤頭螺釘	GB/T818.1-2000		４
15	電磁線圈	DCF-TZ-XＱ－０１		１

DMY-Ⅱ-80型電磁脈沖閥先導頭組件（DCF-TZ-XＤ－０１）名稱、型號、

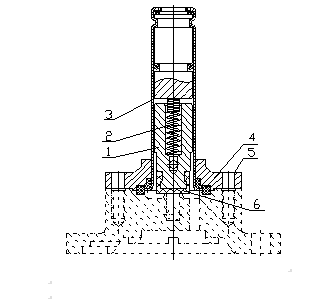

圖202-2-2-1-3 先導頭組件圖示

表202-2-2-1-3 先導頭組件名稱型號表

序號

組件名稱

組件型號

數量

注

１ 閥蕊動柱
