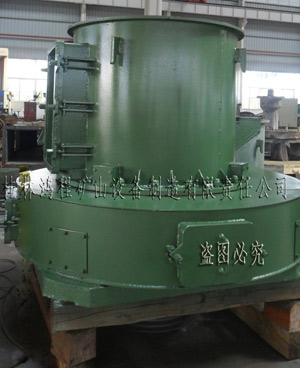

HLM立式磨粉機

進料粒度	50mm	產量	9-70t/h

【應用領域】: 建材、化工、冶金、涂料、造紙、橡膠、醫藥、食品等領域濕度6%以內、莫氏硬度7級以下的非易燃易爆物料的粉磨加工。
【適用物料】:高嶺土、重晶石、螢石、滑石、水渣、灰鈣粉、硅灰石、石膏、石灰石、磷礦、大理石、鉀長石、石英砂、膨潤土、錳礦等硬度莫氏7級以下的物料
產品簡介：
HLM系列立式磨粉機是桂林鴻程通過學習引進國外先進技術，經歷二十多年潛心研究開發出的一款高效節能、烘干兼磨粉功能的系列化先進粉磨設備。HLM立磨適用于方解石的超細加工，以及大型方解石細粉加工項目。

　HLM系列立式磨粉機是桂林鴻程通過學習引進國外先進技術，經歷二十多年潛心研究開發出的一款集烘干、粉磨、分級、輸送為一體的高效節能的先進粉磨設備。

　　鴻程HLM立式磨粉機具有粉磨效率高、電耗低、入料粒度大、產品細度易于調節、設備工藝流程簡單、占地面積小、噪音低、揚塵小、使用維護簡便、運行費用低、耐磨材料消耗少等優點。可廣泛用于電力、冶金、水泥、化工、非金屬礦等行業，主要用于對水泥生料、熟料、電廠脫硫用石灰粉、礦渣微粉、錳礦、石膏、煤、重晶石、方解石等物料進行粉磨加工。

產品優勢

1. 高效節能：

（1）粉磨效率高，能耗低，和球磨機相比較，能耗低40%-50%；

（2）單機生產能力大，可利用低谷電

2. 維護方便，運營成本低：

（1）磨輥可用液壓裝置翻出機外，更換輥套襯板及磨機檢修空間大，檢修作業十分方便；

（2）磨輥輥套能翻面使用，延長了耐磨材料的使用壽命；

（3）開機前無需在磨盤上布料，并且磨機可空載啟動，免除開機難的煩惱；

（4）磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長；

3. 綜合投資成本低：集破碎、干燥、粉磨、輸送于一體，工藝流程簡單，系統設備少，結構布局緊湊，占地面積小，僅為球磨機的50%，可露天布置，建筑成本低，直接降低了企業投資費用；

4. 產品質量穩定：

（1）物料在磨粉機內停留的時間短，易于對產品粒度分布和成分進行檢測，產品質量穩定；

（2）產品顆粒形態均勻、粒度分布窄、流動性好，產品適應性強；

5. 可靠性高：

（1）采用磨輥限位裝置，避免磨機工作時間因斷料而產生的劇烈震動。

（2）采用新型磨輥密封裝置，密封更加可靠，并且無需密封風機，進一步降低磨內氧含量，抑爆性能更加優異。

6. 環保：

（1）HLM立磨整個系統震動小，噪音低；

（2）系統整體密封，全負壓運行，無粉塵外溢，基本可實現無粉塵車間；

（3）立式磨技術及裝備是國家大力倡導的節能降耗新技術，有利于提升企業在本區域乃至全國粉體行業領域的競爭實力；

7.自動化程度高：采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。

產品參數

HLM立磨規格和技術參數（錳礦行業）

型號規格	HLM1700MK	HLM2200MK	HLM2400MK	HLM2800MK	HLM3400MK
產量（t/h）	20-25	35-42	42-52	70-82	100-120
原料水分	≤15%	≤15%	≤15%	≤15%	≤15%
粉料細度	100目（150μm） 90通過
粉料水分	≤3%	≤3%	≤3%	≤3%	≤3%
電機功率（KW）	400	630/710	710/800	1120/1250	1800/2000

HLM煤粉立磨規格和技術參數（冶金行業）

型號規格	HLM1300MF	HLM1500MF	HLM1700MF	HLM1900MF	HLM2200MF	HLM2400MF	HLM2800MF
產量（t/h）	13-17	18-22	22-30	30-40	40-50	50-70	70-100
原料水分	≤15%
粉料細度	200目（75μm）80通過
粉料水分	≤1%
主機電機功率（kw）	160	250	315	400	500	630	800

注：原煤哈氏可磨數≥55

HLM型高細立磨規格和技術參數表（電力脫硫）

型號規格	HLM1300XF	HLM1500XF	HLM1700XF	HLM1900XF	HLM2400XF	HLM2800XF
產量（t/h）	9-13	13-18	20-25	26-32	36-42	56-70
原料水分	≤5%
粉料細度	325目（44μm）90通過
主機電機功率（kw）	200	280	355	500	630	1120

注：以上技術指標以莫氏硬度3-4的物料為基準。

石灰石Band功指數≤13kwh/t

HLM型礦渣立磨規格和技術參數

型號規格	HLM1700KZ	HLM1900KZ	HLM2200KZ	HLM2800KZ	HLM3700KZ	HLM4500KZ
產量（t/h）	10-12	13-15	22-26	48-55	90-100	135-150
礦渣水分	＜12%
產品比表面積	≥420㎡/kg
產品水分	＜1%
電機功率（kw）	400	500	800	1800	3150	4500

注：也可用于水泥熟料

工作原理

　　電機驅動減速機帶動磨盤轉動，物料在離心力的作用下向磨盤四周移動進入磨輥與磨盤之間，在磨輥壓力作用下，物料受到擠壓、研磨和剪切力而被粉碎，磨碎的粉末被鼓風機的氣流吹到主機上方的分級機進行篩分，粒度過粗者仍落入主機內重磨，細度合乎規格者隨風流入脈沖收塵器，收集后經出粉管排出即為成品，凈化后的氣流經脈沖收集器上的管道流入鼓風機后排入大氣。
