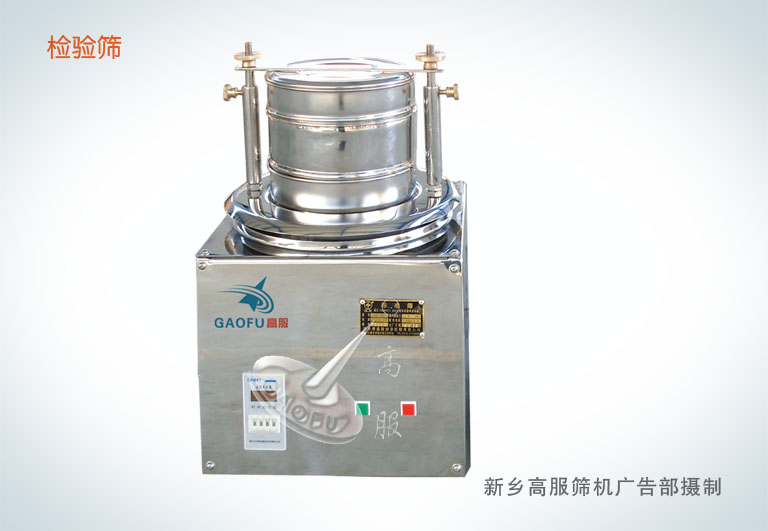

一、拍擊檢驗篩簡介

     S49-200型拍擊式標準振篩機，其技術參數符合國際標準要求，可篩分多種特性的顆粒產品。適用于普通磨料的顆粒組成檢查和超硬材料產品的分級及粒度組成檢查，亦廣泛用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門的科研生產實驗室中對固體物料進行的篩分、檢測。

二、拍擊檢驗篩結構原理

    本機結構主要由機座、傳動部分、套篩固定裝置等部分組成。動力采用A02-7124電機，具有經濟指標優異等特點。通過聯軸器的傳遞，帶動兩組齒輪運動，分別使轉動立軸和凸輪軸轉動，引起篩子的往復運動和錘鐵的拍擊，運行有效，安全可靠，從而達到對物料進行篩分的目的。其基本原理如下：

     電機帶動傳動主軸旋轉，通過固定在主軸上的16牙小斜齒輪和固定在傳動立軸的81牙大斜齒輪，使轉動立軸上的上下偏心輪隨立軸旋轉，帶動上下連桿使篩子往復擺動。同時固定在傳動立軸上的14牙小斜齒輪帶動凸輪軸上的26牙斜輪運動，使凸輪軸旋轉，其上的凸輪使頂桿升降推動錘鐵產生拍擊運動。

     物料在篩子的往復運動和錘鐵的拍擊作用下，按篩孔大小進行篩分和檢查。

銷售熱線：0373-5701998  5703701   13673512834  李萍

三、技術參數（見表）

序號	名稱		單位	數值
1	搖動次數		次/分	290±5
2	拍擊次數		次/分	156±4
3	拍擊高度		mm	38±6
4	往復行程		mm	25
5	篩機直徑		mm	Φ200     Φ100    Φ75
6	可容篩層		層	5
7	電機	功率	W	0.37
		電壓	V	380
		轉速	mm	1400
8	外型：長×寬×高		mm	950×450×785
9	總重		Kg
